厦门才茂基于工控机环保智能的饮品包装自助回收机解决方案

背景介绍：

绿色出行，低碳环保，节能减排从日常生活垃圾的回收利用开始。随着 “十二五”节

能减排全民行动的推进，节能减排、低碳出行的观念已逐渐深入各社区、街道、学校和家庭。

大家开始视绿色低碳生活为一种时尚的生活方式。智能饮品包装回收机的出现给人们的环保

低碳生活方式带来惊喜。据统计，大城市一天扔掉的饮品包装就有几百吨，如不及时回收，

将影响城市的清洁和造成环境污染。回收这些丢弃的包装，不但保护了环境，减少了污染，

还将获得再生资源，能够节省能源和减少排放。这种智能饮品包装自助回收机可以投放在城

市中心地区、居民社区、地铁或者繁华商业街区等公共场所，帮助居民自动回收可利用垃圾。

它的出现受到了***的欢迎，但同时也面临维护难、不能抵抗外界的恶劣环境、易损坏等严

峻挑战。下面我们就详细介绍下基于工控机架构的新一代饮品包装自助回收机。

系统功能要求：

1.能在恶劣环境下稳定运行，抵抗风吹日晒，维护简单

2.支持条形码识别、图像识别功能

3.支持 4G 无线网络

4.支持远程监控

5.支持语音提示、条形码打印、吐币、磁卡支付等***功能

系统原理与解决方案：

工控机打造的新一代智能饮品包装自助回收机具有识别速度快，识别准确率高，图像

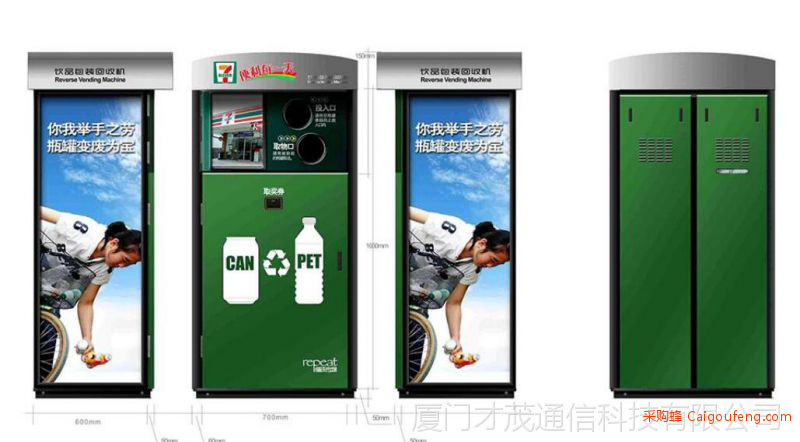

识别技术可防止作弊等诸多优点。机器由机箱、物体识别装置、压缩装置、有偿回报系统、

信息演示装置等组成，不仅能够自动识别各种饮料罐，而且可以根据不同的需要，实现条形

码打印、吐币、磁卡支付等方式的有偿回收功能，能够实现在无人的条件下自动运营。也可

以根据需求，利用千兆网或者 3G 网络，实现远程监视控制的功能。才茂工控工业级硬件架

构和控制系统使该产品能够经受严苛的环境测试，无论是高温、暴雨，还是低温，都表现稳

定，完全达到了户外的使用要求。这种自助回收机右侧控制面板上还设有帮助按钮，居民可

按照语音提示进行回收操作；控制面板下方设有三个功能不同的接口，分别为投物口、取币

口和退物口。居民将塑料饮料瓶和铝制的易拉罐上的条形码向上投入回收机中，机器会自动

对条形码进行扫描识别，就好像在超市里付款时一样，红光一闪，识别合格后会跳出硬币或

者兑换券，作为对居民回收饮料瓶行为的奖励。 如果没有条形码或条形码缺损、贴歪的，

瓶子会自动从退物口退出来。

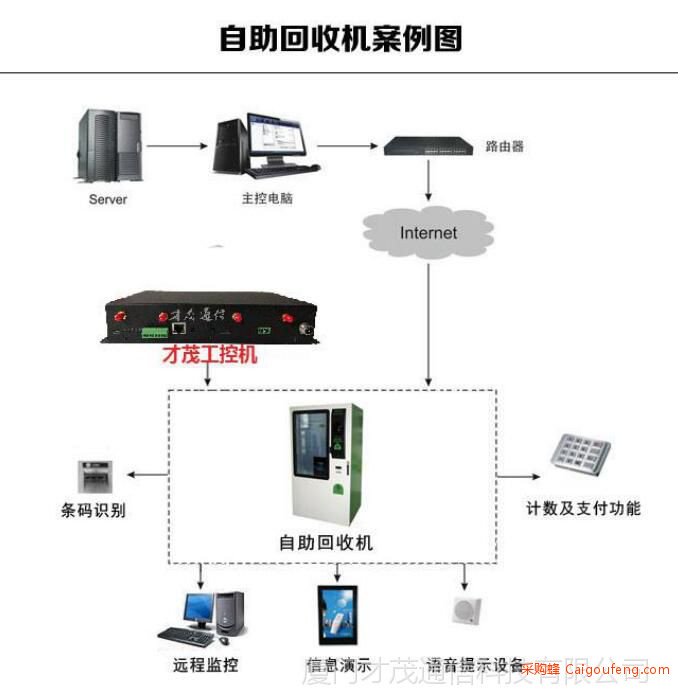

系统原理图：

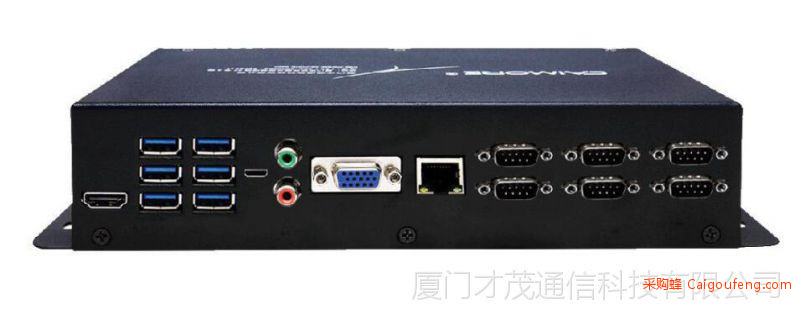

工控机个硬件平台 （ARM 架构计算机）：

ARM 架构|嵌入式准系统|1080P 编解码

基于 Freescale ARM 架构的低功耗嵌入式准系统

◆ 采用 Freescale Cortex?-A9 i.MX 6 系列***低功耗处理器（可选单核、双核、四

核）

◆ 集成的 3D 图形单元和 1080p 编码/解码视频引擎

◆ 板载 1GB DDR3 高速内存，板载 4GB iNAND flash 海量存储

◆ 面板拥有多达 4 个串口，专为多串口应用方案而设计

◆ 提供 HDMI、VGA 两种显示输出端口，支持独立双显

◆ 提供板载 WiFi（可选）、千兆以太网以及 3G（可选），使主板拥有灵活的网络应

用环境

◆ 采用开放式 Android/LINUX 智能操作系统，更稳定、更易维护

硬件平台帮助实现以下功能：

1、工业级的可靠性、***、能抵抗外界风吹日晒的恶劣环境，24x7 不间断工作

2、多串口可接多种外接设备， 如：读卡器 打印机 条码扫描 LPC 控制单元

3、支持语音提示，信息演示，图像识别、计数及支付等***功能

4、千兆以太网可支持网络通信，可扩展支持 4G 无线接入

5、远程管理和控制

系统应用评价：

以才茂工控 ARM 架构准系统为核心组成的自助回收机系统，实现了系统的智能化和安

全管理的要求。工业级的设计保证了系统不间断运行的可靠性，远程管控缩减了人工维护成

本。工控提供的嵌入式方案具有良好的性能和兼容性，满足了客户系统要求的可靠性高、易

用性、扩展性强等特点，帮助系统集成商方便、快捷的组建自己的应用系统。如今，该 ARM

架构的嵌入式准系统已被***应用到数字控制、数字标牌、汽车、交互式客户端、媒体播放、

广告、LCD 大屏、交通控制、信息系统、金融设备等众多领域。
